Що таке гідроакумулятор та як правильно його підібрати?
Гідроакумулятор — це пристрій, який використовується в системах водопостачання або гідравліки забезпечення стабільного тиск у системі та зменшує кількість увімкнень насоса, що збільшує його довговічність і гарантує відсутність перебоїв з водопостачанням.
Принцип роботи
Гідроакумулятор або гідробак, як його ще називають, працює за принципом розділення води та повітря за допомогою еластичної мембрани. Коли вода під тиском надходить у бак, мембрана розтягується, стискаючи повітря між нею та стінками бака. У результаті створюється тиск, і після досягнення встановленого значення реле тиску вимикає насос. Вода в баку під тиском повітря виштовхується через кран під час його відкриття.
У процесі витрачання води тиск у баку знижується, і коли він досягає мінімального порогу, реле замикає контакти, запускаючи насос знову. Важливо зазначити, що бак завжди містить воду та повітря, розділені мембраною, але повітряний тиск може поступово падати. Тому рекомендується щорічно перевіряти його рівень у спорожненому баці та за необхідності підкачувати стандартним автонасосом через ніпель до 1.5 атмосфери.
Варто врахувати, що вода не заповнює весь об’єм бака. Кількість води залежить від форми бака, початкового тиску повітря, гнучкості мембрани, а також від налаштувань реле тиску. Ці фактори впливають на робочі характеристики гідроакумулятора.

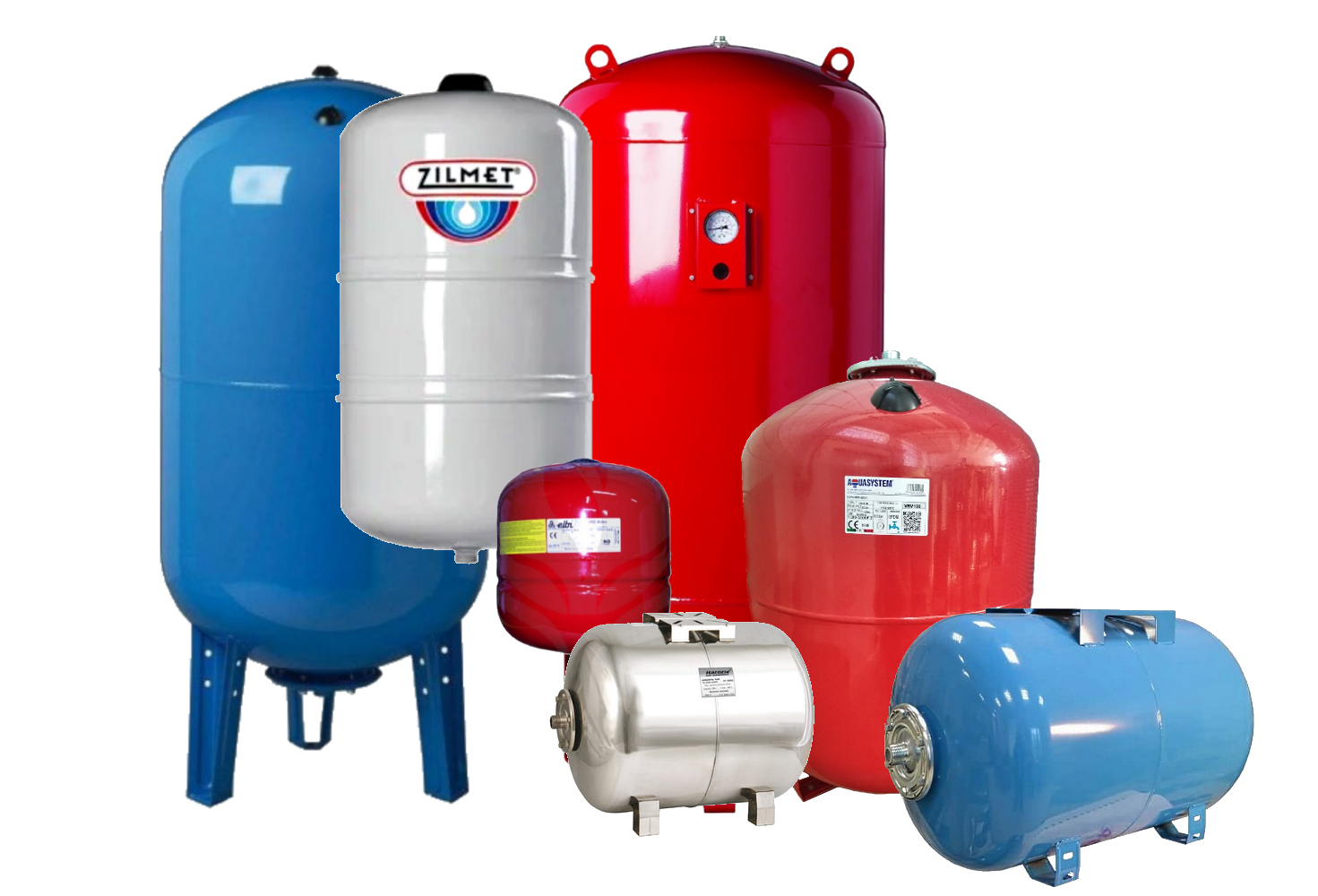

Спосіб встановлення

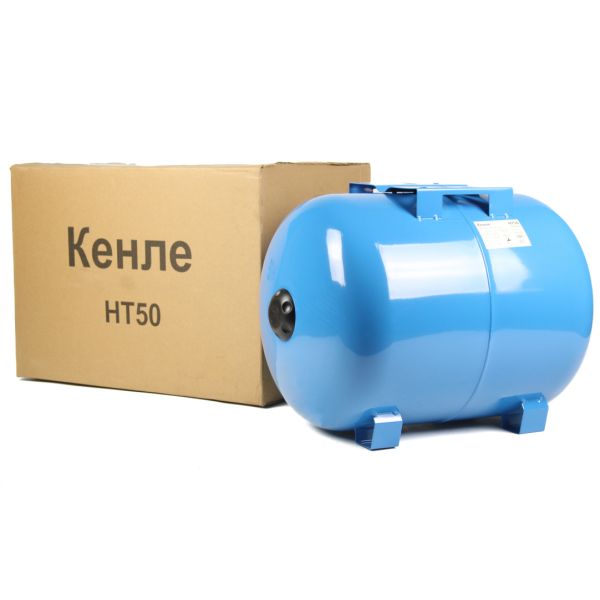

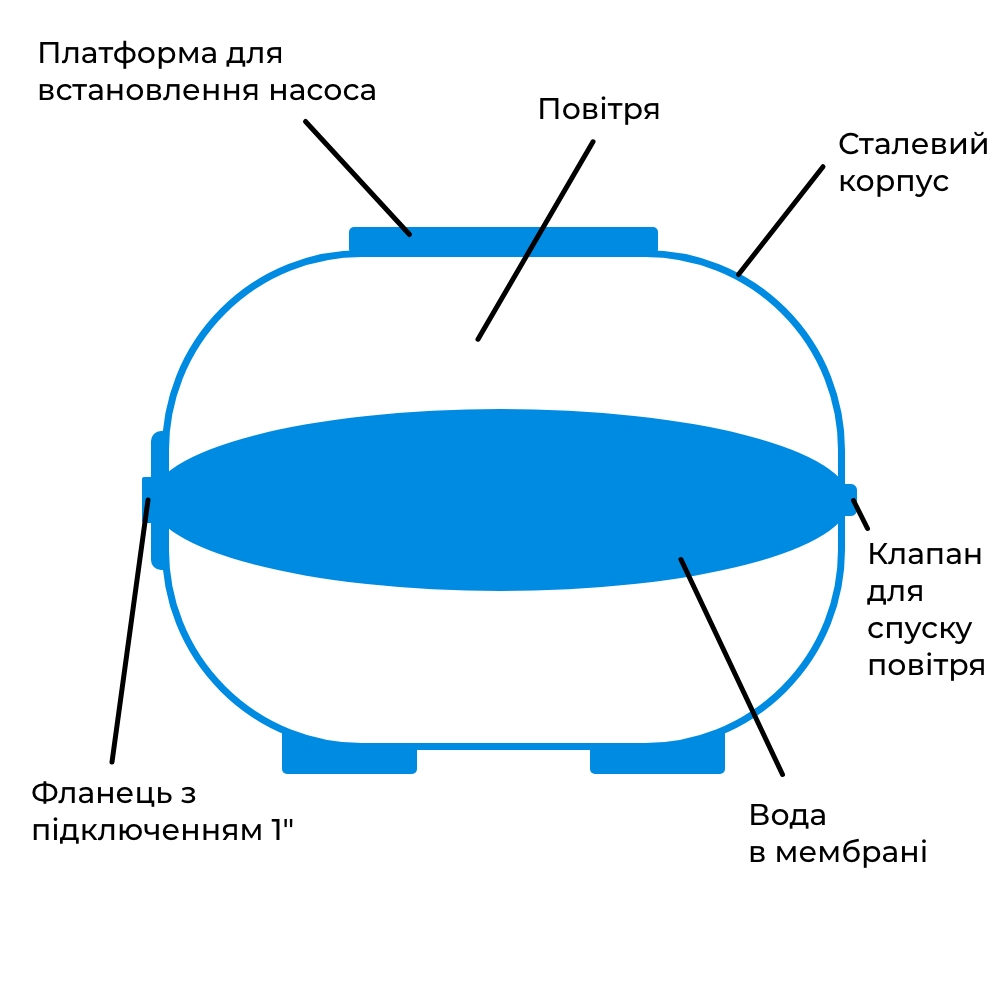

Горизонтальні гідроакумулятори призначені для встановлення на підлозі або інших горизонтальних поверхнях, що робить їх оптимальними для обмежених приміщень з невеликою висотою. Їх конструкція передбачає розміщення бака у горизонтальній площині, що забезпечує стабільне положення та рівномірний розподіл навантаження на корпус. Часто такі моделі використовуються у складі насосних станцій, коли насос монтується безпосередньо на бак, що спрощує монтаж і обслуговування. Обмеженням цього типу є необхідність більшої площі для встановлення, оскільки бак займає більше місця в ширину.

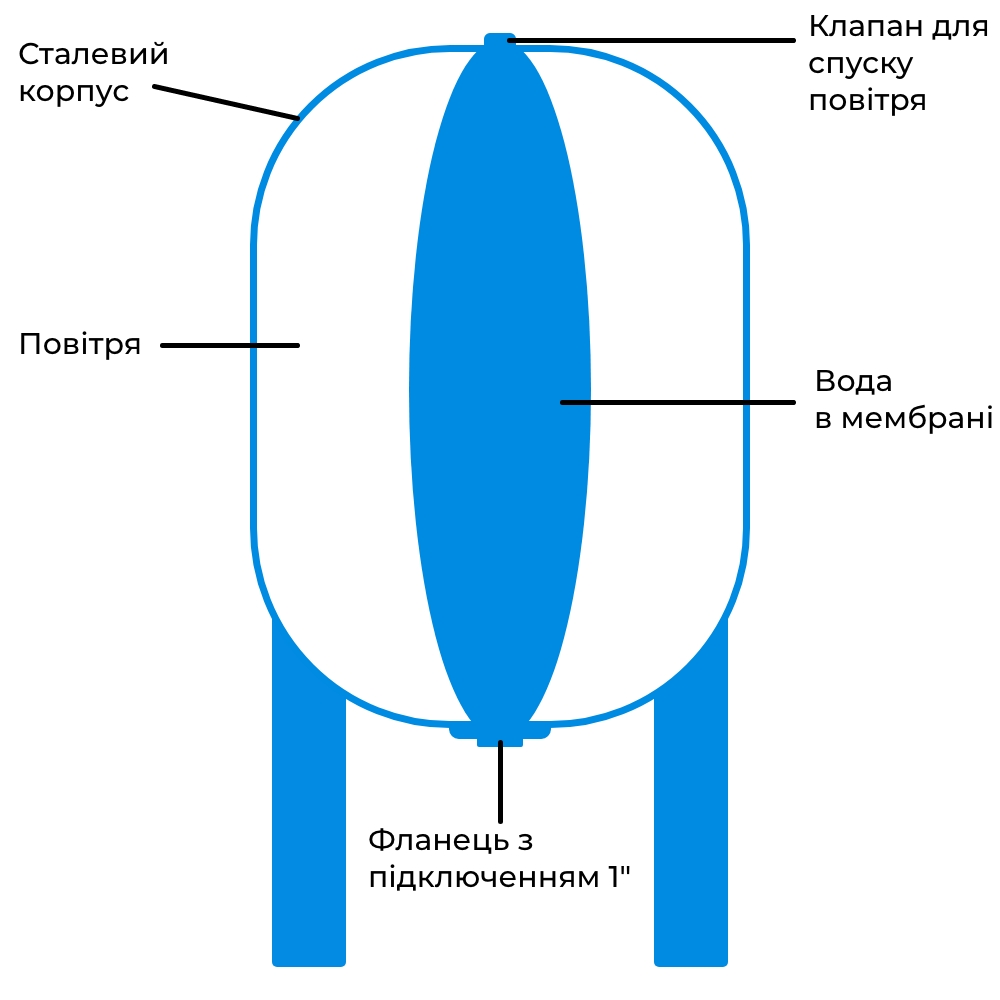

Вертикальні гідроакумулятори встановлюються у вертикальному положенні, що дозволяє економити простір, особливо у технічних приміщеннях з обмеженою площею. Вони часто використовуються у системах з більш високим робочим тиском, оскільки вертикальне розміщення сприяє рівномірному розподілу навантаження на мембрану, зменшуючи ризик її пошкодження. Завдяки компактності, ці баки можна встановлювати у вузьких приміщеннях, таких як котельні, технічні шафи або підвали. Крім того, вертикальні гідроакумулятори часто застосовуються у великих системах водопостачання та опалення. Вони ідеально підходять для багатоповерхових будівель, систем теплопостачання, а також для великих котеджів із підвищеним споживанням води. Завдяки зменшеній площі основи, вертикальні баки можна розмістити навіть у приміщеннях з обмеженим простором. Однак слід враховувати, що вертикальні гідроакумулятори потребують міцного монтажу на рівній поверхні для уникнення ризиків нестабільності.
Тип
За будовою можна виділити 2 основних типи гідракумуляторів - з мембраною і без мембрани. У той час гідроакумулятори з мембраною можна поділити ще на два підтипи: зі змінною мембраною та з фіксованою. Давайте розберемо окремо кожен із них
Гідроакумулятори з мембраною є найпоширенішим типом пристроїв для підтримки стабільного тиску у системах водопостачання. Вони оснащені спеціальною еластичною мембраною, яка розділяє внутрішній об’єм бака на дві частини: водяну камеру та повітряну камеру, заповнену стисненим повітрям. Мембрана розтягується під дією води, компенсуючи перепади тиску у системі. Завдяки цій конструкції, гідроакумулятор запобігає гідроударам, збільшує термін служби насоса та забезпечує стабільний тиск у трубопроводі.

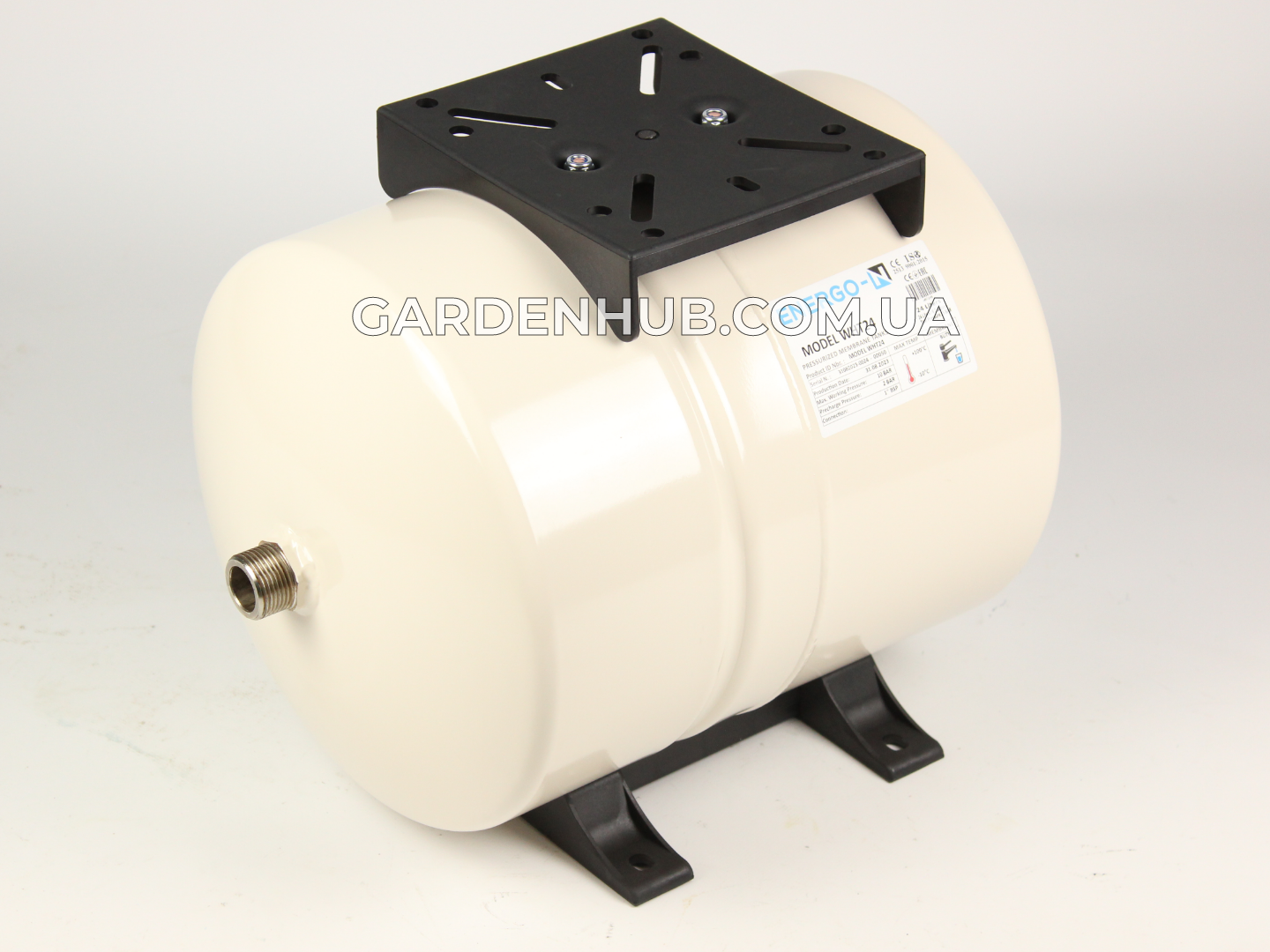

- Гідроакумулятори з фіксованою мембраною мають нерухомо закріплену мембрану, яка є частиною внутрішньої конструкції бака. Вода надходить всередину резервуара, а стиснене повітря знаходиться у корпусі бака за межами мембрани. Вони відрізняються простотою конструкції, однак у разі пошкодження мембрани їх ремонт стає складним, оскільки мембрану неможливо замінити окремо. Тому такі моделі частіше використовуються для систем із менш інтенсивним навантаженням, де ризик пошкодження мембрани мінімальний. Мембрани частіше за все виготовляють зі спеціальної харчової EPDM резини, яка дозволяє використуовувати гідроакумулятор для питної води.

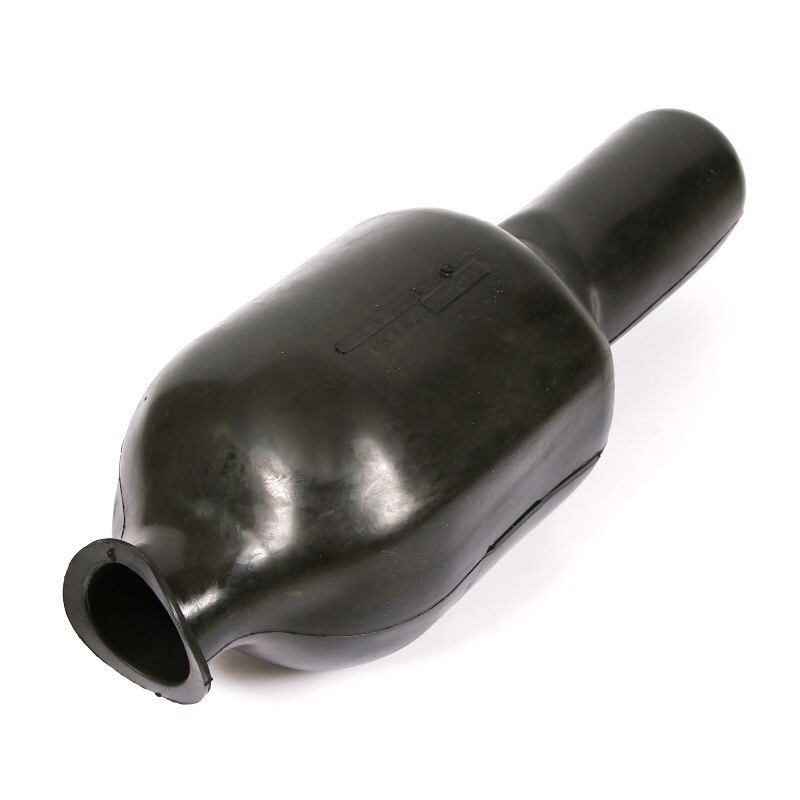

- Гідроакумулятори зі змінною мембраною мають еластичну мембрану, яка закріплена спеціальним фланцем і може бути замінена у разі пошкодження. Це робить їх більш довговічними та придатними для інтенсивних систем водопостачання. При необхідності заміни мембрани не потрібно міняти весь бак, що робить їх обслуговування простішим та вигіднішим. Вони ідеально підходять для систем із високими навантаженнями, таких як багатоповерхові будівлі, дачі та приватні будинки з великим споживанням води.
Гідроакумулятори без мембрани мають простішу конструкцію, де вода та повітря знаходяться у спільному просторі без фізичного розділення. Тиск створюється завдяки компресії повітря під дією води. Основним недоліком є змішування води з повітрям, що може призводити до поступового зниження ефективності через розчинення повітря у воді. Такі моделі застосовуються рідко, переважно в системах із низьким тиском або там, де не потрібна висока стабільність тиску.
Матеріал корпусу
Корпус гідроакумулятора може бути зроблений з різних матеріалів. Найчастіше використовують емальовану сталь та нержавіючу сталь.

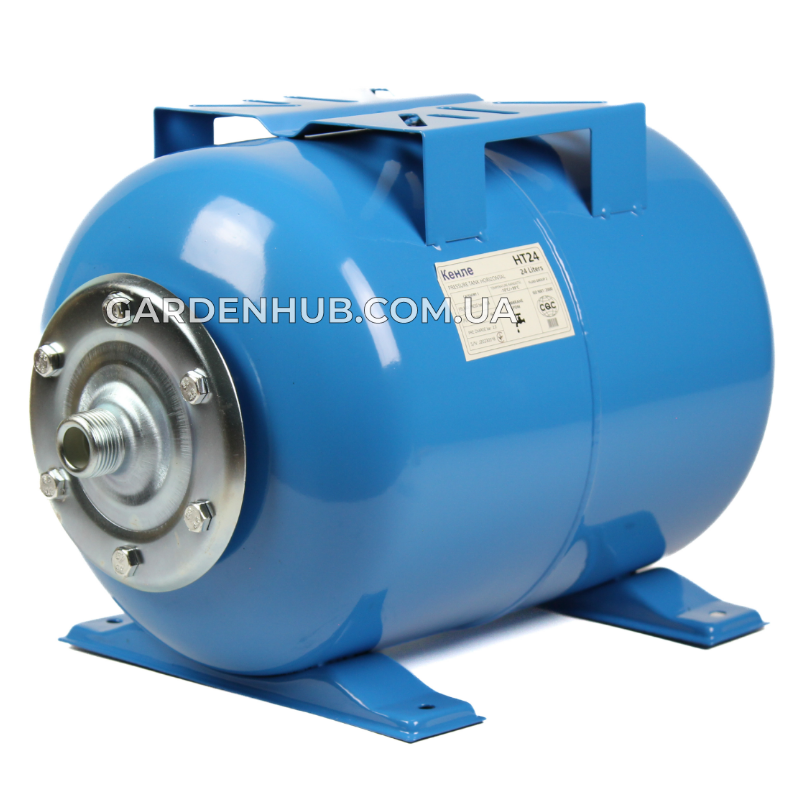

Гідроакумулятори з емальованої сталі є найпопулярнішим завдяки оптимальному співвідношенню ціни та якості. Внутрішня поверхня бака покрита спеціальним емалевим покриттям, яке захищає метал від корозії та впливу води у разі розриву мембрани. Це дозволяє використовувати їх для систем водопостачання як у побуті, так і в комерційних цілях. Емальована поверхня також має антисептичні властивості, що сприяє збереженню чистоти води.
Однак, з часом емалевий шар може пошкоджуватися через мікротріщини, які виникають внаслідок перепадів тиску або температури. Це призводить до поступового оголення сталевої основи, що збільшує ризик корозії. Тому такі баки потребують ретельного обслуговування, особливо якщо використовується жорстка вода, що може провокувати утворення вапняних відкладень. Важливо регулярно перевіряти стан покриття та своєчасно замінювати мембрану, щоб уникнути пошкодження корпусу.

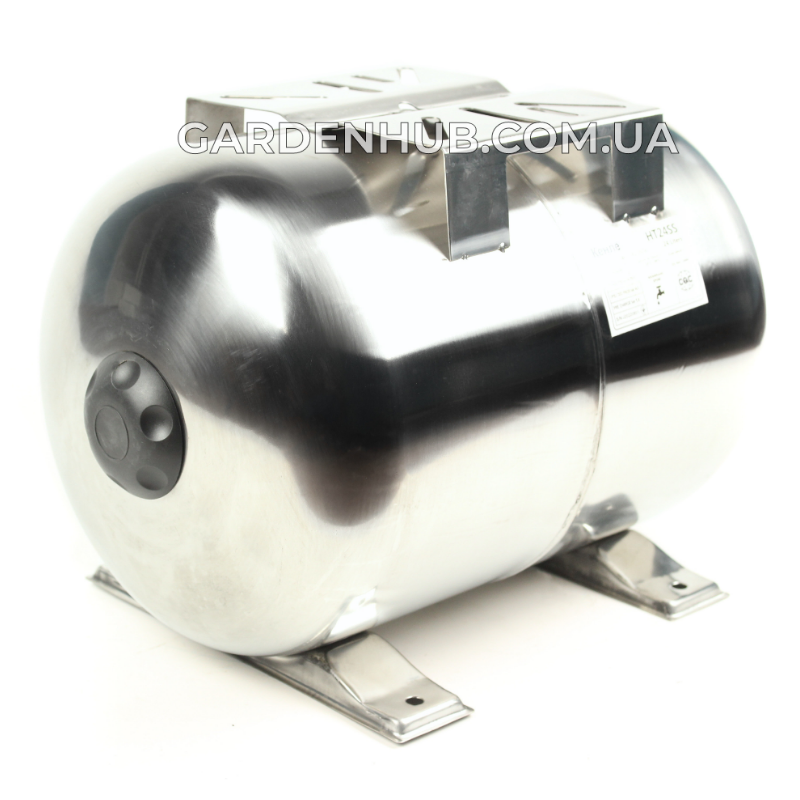

Гідроакумулятори з нержавіючої сталі відрізняються підвищеною довговічністю та підвищенною стійкістю до корозії. Вони ідеально підходять для систем з питною водою, оскільки нержавіюча сталь не взаємодіє з водою і не виділяє шкідливих речовин. Завдяки своїм властивостям, такі баки підходять для систем із високими гігієнічними вимогами, наприклад, у харчовій промисловості або медичних закладах. Основний недолік – вища вартість порівняно з емальованими моделями, але це компенсується їх довговічністю та мінімальними витратами на обслуговування. Такі баки також мають підвищену стійкість до перепадів температури, що робить їх універсальним рішенням для використання у складних умовах експлуатації.
Обʼєм
Гідроакумулятори випускаються в широкому діапазоні об’ємів, зокрема 24, 50, 60, 80, 100, 120, 150, 200 та 500 літрів. Моделі малого об’єму, такі як 24-80 літрів, зазвичай застосовуються у побутових системах водопостачання, де споживання води невелике. Баки більшого об’єму (100-500 літрів) використовуються для забезпечення стабільного тиску у великих будівлях, зокрема багатоквартирних будинках, а також на виробничих об’єктах, де споживання води значно вище.
Однак важливо розуміти, що вказаний об’єм бака не є кількістю води, яку він може утримувати. Це внутрішній об’єм всього бака, але фактичний об’єм води, який зберігається у гідроакумуляторі, становить приблизно 30-40% від загального об’єму. Решта простору заповнюється стисненим повітрям, яке створює необхідний тиск у системі та забезпечує ефективну роботу водяного насоса. Наприклад, у гідроакумуляторі на 100 літрів реально доступний об’єм води буде становити близько 30-40 літрів. Вибір оптимального об’єму гідроакумулятора залежить від кількості споживачів води, потужності насоса та частоти його увімкнення.
Висновок
То який гідроакумулятор вибрати? Спираючись на наш багаторічний досвід, найбільш популярна модель це емальований гідроакумулятор зі змінною мембраною. Він дуже простий в обслуговуванні і має практично ідеальне співвідношення ціна - якість.
Нержавіючий гідроакумулятор Кенле об'ємом 50 літрів забезпечує стабільний тиск у водопостачанні та опаленні. Він має корпус із нержавіючої сталі та мембрану з EPDM, що забезпечує надійну та ефективну роботу вашої системи.

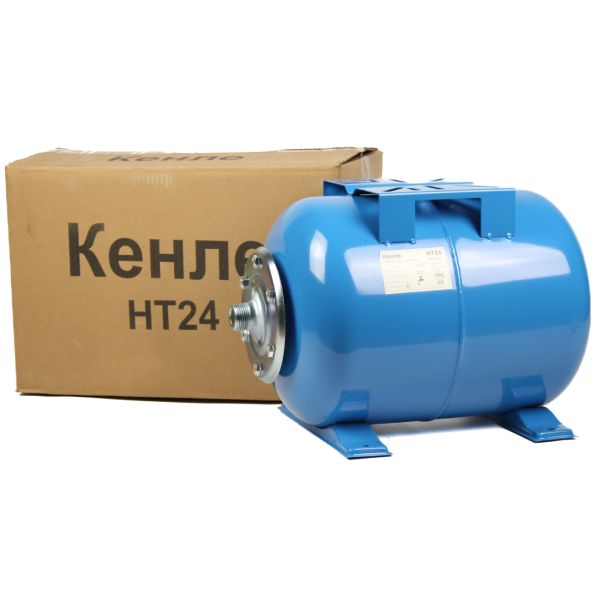

Гідроакумулятор Кенле об'ємом 24 літри з оцинкованої сталі забезпечує стабільний тиск у водопостачанні та опаленні. Він має корпус із нержавіючої сталі та мембрану з EPDM, що забезпечує надійну та ефективну роботу вашої системи.
Гидроаккумулятор Кенле объемом 50 литров из оцинкованной стали обеспечивает стабильное давление в водоснабжении и отоплении. Он имеет корпус из нержавеющей стали и мембрану из EPDM, что обеспечивает надежную и эффективную работу вашей системы.
Нержавіючий гідроакумулятор Кенле об'ємом 24 літрів забезпечує стабільний тиск у водопостачанні та опаленні. Він має корпус із нержавіючої сталі та мембрану з EPDM, що забезпечує надійну та ефективну роботу вашої системи.

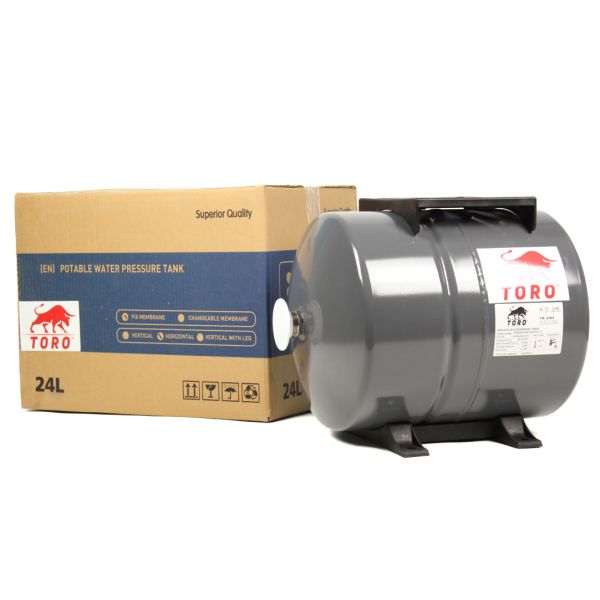

У конструкцію гідроакумулятора TORO обʼємом 24 літри входить первинний поліпропіленовий внутрішній захисний шар у поєднанні з схваленою FDA високоякісною бутилкаучуковою мембраною, яка фіксується на стінці бака сталевою шайбою під заклепковий болт. Пневмоклапан з кільцевим ущільненням запобігає витіканню повітря. Вода входить до бака через запатентований з'єднувальний патрубок із неіржавкої сталі. І мембрана, і внутрішній захисний шар посилені в особливо зношуваних зонах для збільшення терміну експлуатації.
